Wir wollen nun Schritt für Schritt nachvollziehen, wie die Werte der Tabelle mit dem Diagramm zusammenhängen.
Nachfolgend sehen Sie das Ergebnis einer Gamma-Messung als Tabelle. In der linken Spalte stehen Energiewerte, in der rechten Spalte die gemessenen Impulse. Eine Zeile der Tabelle gibt an, wie viele Impulse mit der jeweiligen Energie gemessen wurden. Betrachten wir als Beispiel die Energie von 73,83 keV. Geht man in dieser Zeile nach rechts, so steht dort der Wert 955, d. h. es wurden 955 Impulse mit einer Energie von 73,83 keV gemessen.

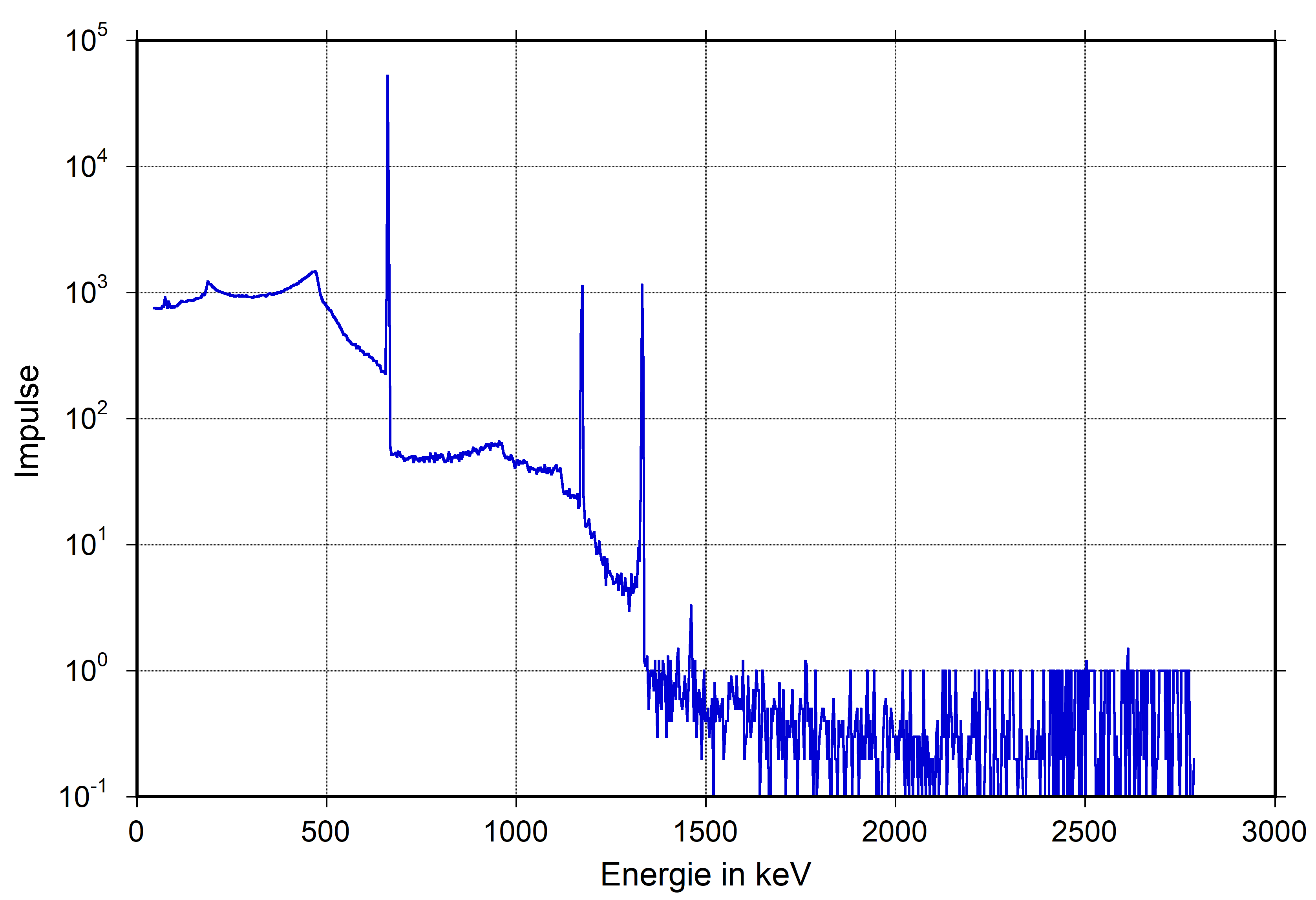

Rechts neben der Tabelle sind dieselben Werte als Diagramm dargestellt. Im Diagramm sind die Energiewerte auf der waagerechten Achse angegeben, die gemessenen Impulse auf der vertikalen Achse. Um die Anzahl der Impulse bei einer bestimmten Energie zu ermitteln, sucht man die Energie auf der Energieachse und geht dann senkrecht nach oben, bis die Kurve berührt wird. An dieser Stelle geht man waagerecht nach links zur Impulsachse. Der Wert, an dem die Impulsachse berührt wird, entspricht der Anzahl an Impulsen die bei der ausgewählten Energie gemessen wurden.
Übung:
Scrollen Sie in obiger Tabelle zum Wert für die Energie bei 661,78 keV. In der Spalte rechts daneben steht die Anzahl an gemessenen Impulsen bei dieser Energie, hier der Wert 58016.
Haben Sie den Wert 58016 gefunden? Er entspricht dem "Peak" im Diagramm, der durch die rot gestrichelte Linie markiert ist. Suchen Sie doch für die beiden anderen Peaks rechts davon die entsprechenden Werte im Diagramm. Wenn Sie alles richtig gemacht haben, dann haben Sie die Werte 1846 und 1696 gefunden.
Jetzt sollten Sie in der Lage sein, den Zusammenhang zwischen den Werten in der Tabelle und dem zugehörigen Diagramm erklären zu können.
